elektronische Zündanlage für die MZ TS 250
Toni G. hat vor kurzem seine MZ TS 250 (12V-Bordnetz!!) auf kontaktlose Zündung umgerüstet. Er war so nett, die Unterlagen und Fotos mir zu geben. Er schrieb mir:
"...Vielleicht kann jemand aus dem Bekanntenkreis den Plan gebrauchen. Eventuell kann man die Lichtschranke auch für den Wartburg nehmen. ..."
Und weiter schrieb er:
"Hallo Nutzer dieser Anleitung.
Bitte diese Anleitung nicht für Geld weiter geben!!! Nur kostenlos darf die Anleitung weitergegeben werden. Weitergeben sogar erwünscht :-)))
Leipzig den 15.08.2003
Bei Fragen: LMKG@gmx.de (21.05.07: leider nicht mehr erreichbar)
Danke! Toni G."
Ich schließe mich seinem Wunsch an und bedanke mich bei ihm, daß dieser Bauvorschlag hier veröffentlicht werden kann.
Vom Einzylindermotor der TS zum Wartburg-Dreizylinder ist der Weg nicht allzu weit. Ich denke, das Interessante an dieser Schaltung ist der Einsatz im 6V-Umfeld. Die Schaltung wäre 3 mal für den Wartburg aufzubauen. Für die Lichtschranke benötigen Sie dann eine etwas geänderte Steuerscheibe. Diese sog. Sektorscheibe sollte wie bei der handelsüblichen EBZA aussehen.
Den Stromlaufplan können Sie am Ende dieser Seite downloaden. Ich möchte Sie an dieser Stelle nochmals darauf hinweisen, daß ich für die Richtigkeit der hier gemachten Angaben, keine Gewähr übernehmen kann. Sie als Fahrzeughalter bzw. -führer tragen die Verantwortung für Ihr Fahrzeug.
Bitte beachten Sie auch die Aktualisierung der Schaltung auf der Folgeseite.
 |

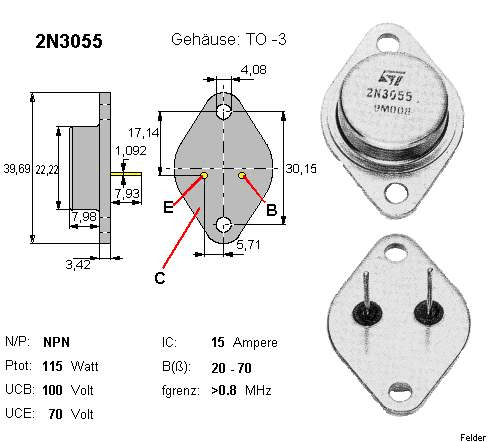

Ausgehend von diesem Schaltungsvorschlag, entwickelte Toni G. seine kontaktlose Zündanlage. Der Schaltplan ist diskret aufgebaut und kann sowohl in 6 V als auch 12 V aufgebaut werden. Hierfür sind entsprechend die Widerstandswerte wie angegeben zu verändern. Eine Gabellichtschranke (CNY37) mit Transistorverstärker ersetzt den mechanischen Unterbrecher. |
) |

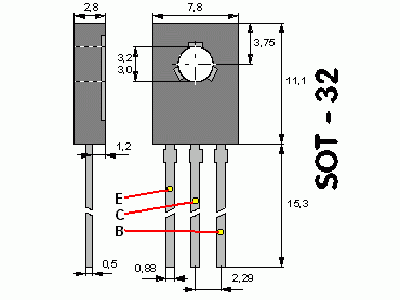

Bei Verwendung eines BD235 (wird prinzipiell gehen) muß eventuell der Basiswiderstand verringert werden. Die Kondensatoren müssen nur die Betriebsspannung aushalten. Für C3 genügt hierfür ein Sibatit-Typ (bitte keinen Elko). Der Kondensator dient lediglich als Durchschaltbeschleuniger für den BD139 (BD235). Falls es bei hohen Drehzahlen (sprich: bei hohen Schaltfrequenzen) mit der Entladezeit (sprich: Abschaltvorgang) Probleme geben sollte, so ist der Wert des Kondensators auf 47nF oder 22nF zu verringern, ggf. ist er wegzulassen. |
) |

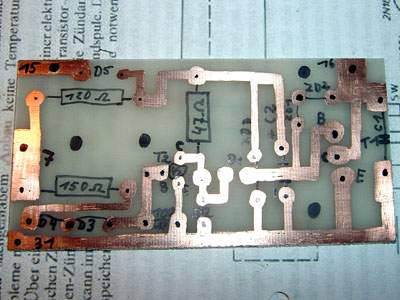

Für diese Zündanlage werden 2 Platinen benötigt: Die Platine für die Lichtschranke ist 17 mm x 55 mm groß, die der Leistungsstufe hat die Maße 80 mm x 50 mm. |
) |
Abstandhalter für Schlitzblech Bohrloch 8,2 mm Als Schlitzblech kann man eine U-Scheibe nehmen, die so groß ist, daß die Lichtschranke damit abgedeckt wird. In die Scheibe wird, wie auf dem Bild zu sehen, ein V-förmiger Ausschnitt angebracht. Natürlich muß bei der Montage dieser Ausschnitt mit der Kolbenposition zum Zündzeitpunkt positioniert werden. Die Feineinstellung erfolgt dann mit den Schrauben der "Unterbrecherplatte". |
 |

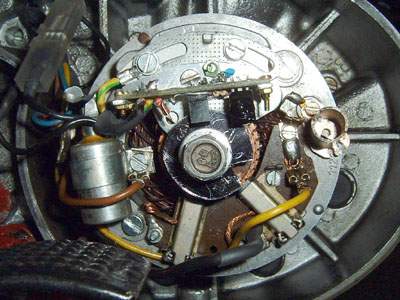

Die Platine, montiert auf der "Unterbrechergrundplatte" |
 |
Die Platine mit der Leistungselektronik erhält einen Kühlkörper, das z.B. von aus einem Stück Aluschiene aus dem Baumarkt hergestellt werden kann. |
 |
 |
 |
 |
 |
|
) |
) |
Ich habe die Vollständigkeit dieser Bauteileliste nicht überprüft. Die Bestellnummer und die Preise beziehen sich auf die Versandfirma Reichelt, die ich persönlich auch sehr empfehlen kann.
Bitte beachten: Die Liste spiegelt die Bauelemente für die 12V-Variante wieder!
Der Gesamtpreis, natürlich ohne Arbeitsaufwand, von etwa 15 Euro kann sich sehen lassen!
| Bestellnummer | Beschreibung | Preis (EUR) | Menge | gesamt |
| TEKO P1 | GEHÄUSE 85X56X35MM | 1,55 | 1 | 1,55 |
| ÄTZMITTEL 120GR | NATRIUMPERSULFAT | 2,20 | 1 | 2,20 |
| EPCU 120X80 | EPOXYD ZUSCHNITT | 0,72 | 1 | 0,72 |
| SIBATIT 100N | KERAMIK-C | 0,23 | 1 | 0,23 |
| AX 2,2/63 | ELKO AXIAL | 0,09 | 1 | 0,09 |
| MKS-4-630 220N | FOLIEN-KONDENSATOR | 0,40 | 1 | 0,40 |
| 2N 1613 | SI-NPN UNI 75V 0,5A | 0,34 | 1 | 0,34 |
| TIP 162 | TRANSISTOR | 1,55 | 1 | 1,55 |
| BD 139 | TRANSISTOR | 0,18 | 1 | 0,18 |
| CNY 37 | LICHTSCHRANKE FLANSCH | 0,79 | 1 | 0,79 |
| 1/4W 1,0K | 0,25W Kohleschicht-Widerstand, 5%, 250V | 0,10 | 1 | 0,10 |
| 1W 10K | KOHLESCHICHT 5% | 0,10 | 1 | 0,10 |
| 5W AXIAL 120 | 208-8 | 0,27 | 1 | 0,27 |
| 5W AXIAL 150 | 208-8 | 0,27 | 1 | 0,27 |
| 5W AXIAL 47 | 208-8 | 0,27 | 1 | 0,27 |
| 1W 100 | Kohleschichtwiderstand 1W, 5%, 100 Ohm | 0,15 | 1 | 0,15 |
| 1W 330 | Kohleschichtwiderstand 1W, 5%, 330 Ohm | 0,15 | 1 | 0,15 |
| 1N 4004 | DIODE | 0,02 | 5 | 0,10 |
| ZD 18 | Z-DIODE 1,3W | 0,06 | 1 | 0,06 |
| ZY 180 | Z-DIODE 1,3W | 0,09 | 2 | 0,18 |
| FSE 140S | FASERSCHREIBER 0,3MM | 0,87 | 1 | 0,87 |
| Summe | 10,57 |
